储能系统用直流接触器选型指南
■
✔
✔
下列直流接触器的特征
低温升，长寿命，高可靠性，安装便捷。
负载电压高达1500Vdc。
■
下列直流接触器的特征
产品外形 | 产品规格 | 额定电流 （A） | 最大切换 电压 （V DC） | 线圈额定 电压选项 | 主触点 形式 | 辅助触点 形式 | 线圈特性 | 负载连接 方式 | 安装方式 选项 | 认证 |
 | EVQ1D-10 | 10 | 1000 | 12 / 24 / 48 | 一组常开 | 无 | 单线圈， 快接端子引出 | 内螺纹 （M4） | 立式安装 | CE, TÜV |
| EVQ1D-30 | 30 | 1000 | 12 / 24 / 48 | 一组常开 | 无 | 单线圈， 快接端子引出 | 内螺纹 （M4） | 立式安装 | CE, TÜV |
| EVQ1D-50 | 50 | 1000 | 12 / 24 / 48 | 一组常开 | 无 | 单线圈， 快接端子引出 | 内螺纹 （M4） | 立式安装 | CE, TÜV |
 | EVQ2C-100 | 100 | 1000 | 12 / 24 / 48 | 一组常开 | 一组常开/ 一组常闭/无 | 单线圈，导线引出 | 内螺纹 （M5） | 立式安装/ 侧面安装 | |
| EVQ2C-135 | 135 | 1000 | 12 / 24 / 48 | 一组常开 | 一组常开/ 一组常闭/无 | 单线圈，导线引出 | 外螺纹 （M5） | 立式安装/ 侧面安装 | |
 | EVQ15-400 | 400 | 1500 | 12 / 24 | 一组常开 | 一组常开/ 一组常闭/无 | 双线圈，导线引出 | 外螺纹 （M10） | 立式安装 | CCC, UL, CE |
| EVQ15-500 | 500 | 1500 | 12 / 24 | 一组常开 | 一组常开/ 一组常闭/无 | 双线圈，导线引出 | 外螺纹 （M10） | 立式安装 | CCC, UL, CE |
| EVQ15-600 | 600 | 1500 | 12 / 24 | 一组常开 | 一组常开/ 一组常闭/无 | 双线圈，导线引出 | 外螺纹 （M10） | 立式安装 | CCC, UL, CE |
■
■
应用案例

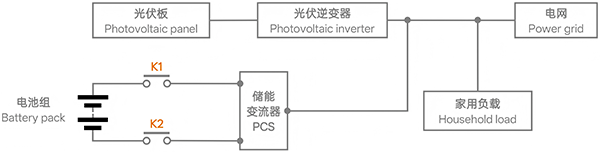

户用储能典型控制电路示意图
■

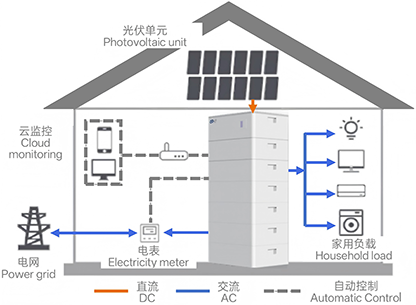

户用储能系统介绍
户用储能是安装在家庭场景、用于储存电能并按需使用的设备系统，核心是 “存电” 和 “自用”。
户用储能系统本质是家庭的 “私人充电宝”，主要解决家庭用电的灵活性和经济性问题。
一、户用储能核心构成
户用储能系统并非单一设备，而是由多个关键部件协同工作的整体，主要包括三部分：
（1）储能电池：核心储电部件，相当于 “电池本体”，目前主流是安全性更高的磷酸铁锂电池。
（2）逆变器：负责电能转换，可将太阳能板产生的直流电、电池储存的直流电，转换为家庭可用的交流电。
（3）控制与保护系统：智能管理核心，能监测用电状态、控制充放电时机，并具备过充、过放、短路等保护功能。
二、户用储能主要功能与作用
户用储能的价值主要体现在三个方面，满足不同家庭的需求：
（1）配合光伏自用：若家庭安装了太阳能板，白天发的电可优先储存起来，避免多余电量浪费，晚上再用储存的电能，最大化利用清洁能源。
（2）应对停电备用：作为应急电源，在电网停电时自动切换供电，保障冰箱、照明、路由器等关键设备的基本用电。
（3）节省电费开支：在部分实行峰谷电价的地区，可在电价低的 “谷段” 充电，在电价高的 “峰段” 放电使用，通过价差降低用电成本。
三、直流接触器在户用储能的核心功能
直流接触器的功能围绕 “控制” 和 “保护” 展开，主要体现在三个方面：
（1）电路通断控制：作为核心开关，负责连接或切断电池与逆变器之间的直流回路。系统需要充电、放电时，它就闭合接通电路；系统停机或故障时，它就断开切断电路。
（2）过载与短路保护：当电路中出现电流过大（如过载）或短路故障时，直流接触器能快速断开，避免过大电流损坏电池、逆变器等昂贵核心部件，起到 “保险丝” 之外的双重保护作用。
（3）安全隔离：在系统维护、检修，或长期停机时，直流接触器断开后可实现电路的物理隔离，防止人员在操作时接触到高压直流电，保障人身安全。
■
■
应用案例

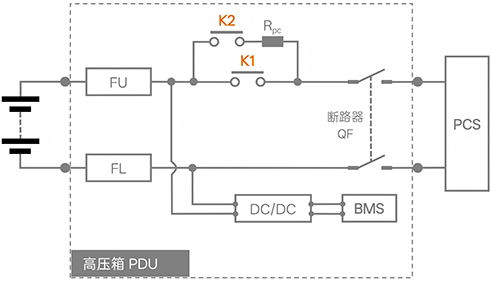

大型储能典型控制电路示意图
左图为大型储能的典型控制电路图。该图为简化示意图，只展示了直流接触器的部分控制逻辑，仅供参考。
K1为主回路直流接触器。
K2为预充直流接触器。
✔
✔
✔
|
|
