直流接触器参数解析（一）   关于触点电压

直流接触器的参数是选型、安装和安全使用的核心依据，涵盖电气性能、操作特性、安全防护三大核心维度，本文着重对直流接触器主触点电压进行详细解析。

1、切换电压（Usw）(”Usw” 并非全球统一的通用代号，在本文中特指切换电压。)

指的是其主触点在额定条件下能够安全带载接通和分断的直流电压值，是确保切换过程中不发生电弧击穿或设备损坏的关键参数。理解这一参数需把握以下几个核心要点：

（1）电压匹配原则：实际应用中的电路电压，必须低于或等于接触器的切换电压。若电路电压超过该值，切换时触点间易产生无法熄灭的电弧，导致触点烧蚀或粘连。

（2）配合分断电流参数：切换电压与分断电流共同决定接触器的功率容量（P=U×I），直流接触器的切换电压需与分断电流、电寿命次数和负载形式同时进行标注，用户在选择直流接触器时需详细阅读相应的直流接触器数据表。例如，750Vdc / 300A / 1000次（阻性负载）；1000Vdc / 250A / 1000次（阻性负载）；1500Vdc / 50A / 1000次（阻性负载）。

（3）考虑感性负载：直流电路中若负载为电机、电感等感性元件，切换时会产生反向电动势，需预留更高的电压余量（通常建议实际电压不超过最大切换电压的 80%），或搭配续流二极管抑制尖峰电压。

（4）环境因素：高温、潮湿环境会降低绝缘性能，需适当选择切换电压更高的直流接触器。

2、额定工作电压（Ue）

直流接触器触点额定工作电压（Ue）是安规认证（如 UL、CE、TÜV、CCC）的核心基准参数，安规认证对直流接触器的接通与分断能力（电寿命次数）有强制要求，不同安规认证有所差异，这里以GB/T 14048.4-2020为例。

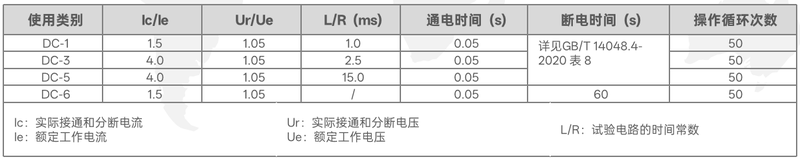

不同使用类别的接通与分断能力的接通和分断条件

GB/T 14048.4-2020 表 7

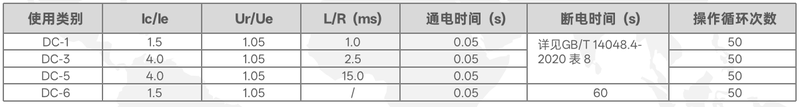

不同使用类别的约定操作性能的接通和分断条件

GB/T 14048.4-2020 表 10

GB/T 14048.4-2020 表7和表10的参数需同时满足，且为强制要求。通常直流接触器厂家在对直流接触器进行安规认证前需进行摸底测试，从而确定额定工作电流（Ie）和额定工作电压（Ue）。通常额定工作电压（Ue）会小于最大切换电压。需注意 “接通与分断能力”、“约定操作性能”、“电寿命”三者的区别，通常直流接触器厂家在产品数据表中仅标注 “电寿命” 次数，而不同的电寿命次数对应不同的切换电压、分断电流、负载类别和切换频率。

3、额定绝缘电压（Ui）

   ■     直流接触器的额定绝缘电压（Ui）是指接触器在规定条件下能长期承受、且不发生绝缘损坏的最高电压值，它是设计和选用接触器时的基础安全指标，直接关系到直流接触器的安全使用。

   ■     额定绝缘电压（Ui）是接触器绝缘系统的 “耐压上限”，主要作用包括以下两点：

（1）确保电气安全：避免因电压过高导致绝缘击穿，引发漏电、短路等事故。

（2）作为设计基准：接触器的绝缘结构、爬电距离、电气间隙等参数，均需以额定绝缘电压为依据来设计。

   ■     注意事项：

（1）实际电路中的电压（包括正常工作电压和可能出现的过电压）必须小于等于 Ui，否则绝缘性能会失效。

（2）它不等于额定工作电压（Ue）和最大切换电压，通常 Ui 会高于最大切换电压，最大切换电压会高于 Ue。

（3）环境温度、湿度、污染等级等会影响绝缘性能，即使电压未超 Ui，恶劣环境也可能导致绝缘损坏。
