透过参数看性能：如何准确理解高压直流接触器的 Ui 与 Ue 含义

随着电气化与新能源产业的发展，高压直流接触器产品的应用日益广泛。相关应用行业众多，对电压和功率的要求各不相同。在实际应用中，制造商与客户往往对“电压” 这一术语的理解较为模糊，这就导致不合格产品被冒充优质产品的情况出现，进而造成特定应用场景下的产品选型不准确，严重时还可能引发产品故障。

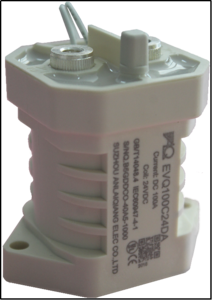

以ALQ 公司 750VDC 系列的 EVQ100 产品为例（见下文图 1）。下图 2 为该产品在认证过程中的产品描述。

图 （1）

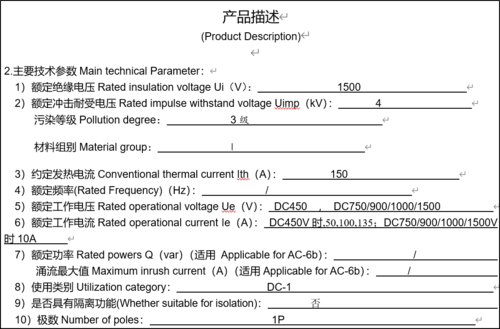

图（2）

从图（2）中可以看到，与电压相关的参数有三个，分别是额定绝缘电压（Ui）、额定冲击耐受电压（Uimp）和额定工作电压（Ue），其数值分别为：

Ui=1500V

Uimp=4kV

Ue=DC450, DC750/900/1000/1500

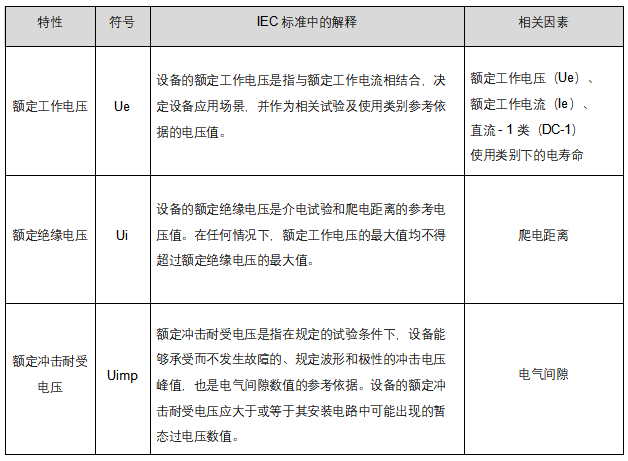

显然，表征同一产品的电压相关参数共有三个。首先，我们来了解一下IEC 标准中对 Ui、Uimp 和 Ue 的定义，详见下文表（1）。

表（1）

通过上表，我们不仅能了解这三个参数的详细定义，还能清晰掌握与这些参数相关的产品特性及性能。

具体而言，额定工作电压（Ue）与额定工作电流（Ie）协同作用，使产品在 DC-1（直流 - 1 类）特定使用类别下达到相关试验标准（如电寿命），这表明产品在标准寿命周期内可在该电压下稳定运行。

额定绝缘电压（Ui）参数与产品的爬电距离特性相关。

额定冲击耐受电压（Uimp）参数与产品的电气间隙特性相关。

在这三个电压参数中，额定绝缘电压（Ui）和额定工作电压（Ue）是最容易被混淆的。同时，在众多直流应用场景中，行业对电压和电寿命往往存在一些不同于标准的特殊要求，例如充电桩行业对 750VDC（直流 750 伏）电压及 1000 次电寿命的要求。

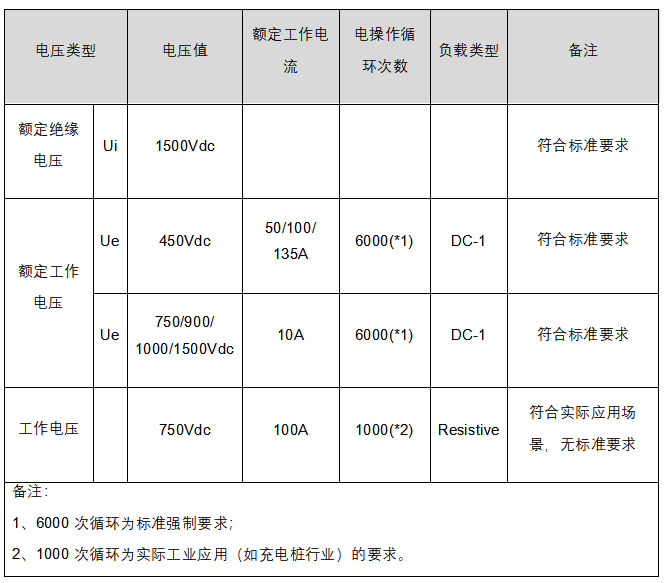

下文将以750VDC 系列 EVQ100 产品为例，分析各类电压名称的差异，详见表（2）。

表（2）

市场上，不同品牌的同规格产品可能具有相同的额定绝缘电压（Ui），但它们的额定工作电压（Ue）以及在约定电流、负载类型下对应的电寿命可能存在显著差异。因此，本文旨在梳理高压直流接触器的几项电压参数，重点强调额定绝缘电压（Ui）与额定工作电压（Ue）的区别。尤其是在体现产品电寿命指标时，必须明确标注电压、电流及负载类型的具体数值，这样对比电寿命参数才有实际意义。

综上所述，本文的核心目的是帮助大家规范电压术语的使用，准确识别安全可靠的高压直流接触器产品，以适配特定的工作场景。
