时间常数对高压直流接触器性能的影响发表时间：2025-05-07 14:18 什么是时间常数？ 在RL 电路中，时间常数 T = L/R（电感 / 电阻）决定了电流的变化速率。T 值越大，电流变化越缓慢。电路中电感的作用是抑制电流变化：电路接通时，电感会阻碍电流快速上升，使其缓慢增大；电路断开时，电感会持续供电，导致电气开关动、静触点之间的电弧更持久且难以熄灭，从而显著缩短开关的电寿命。 时间常数在GB（国标）或 IEC（国际电工委员会）电气标准中的规定 以安来强（ALQ）公司的 EVQ100 产品（图 1）为例，该产品属于高压直流接触器系列，广泛应用于电动汽车、自动导引车（AGV）、公交车、高尔夫球车、矿用卡车、电动叉车、电动堆高机、电动挖掘机、电动装载机、电动船舶、直流充电站、充电器、岸电桩等充电基础设施，以及动力电池包、储能变流器、高压箱、光伏逆变器、5G 设备、不间断电源（UPS）等直流电气设备，用于接通和分断直流电路，并在分断后提供可靠的隔离功能。

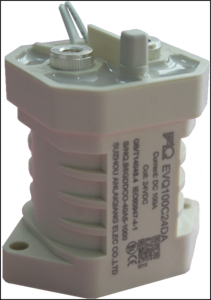

图片1：EVQ100 产品 对于安来强（ALQ）公司的高压直流接触器产品，其设计、认证和型式试验必须符合国家标准 GB14048.4 或国际标准 IEC60947-4，产品的接通和分断性能测试需按照 DC-1 使用类别标准进行。参考图 2（EVQ100 产品技术参数）和图 3（不同类型产品的接通分断条件）可知，EVQ100 产品在认证时，采用的时间常数 L/R = 1 毫秒。

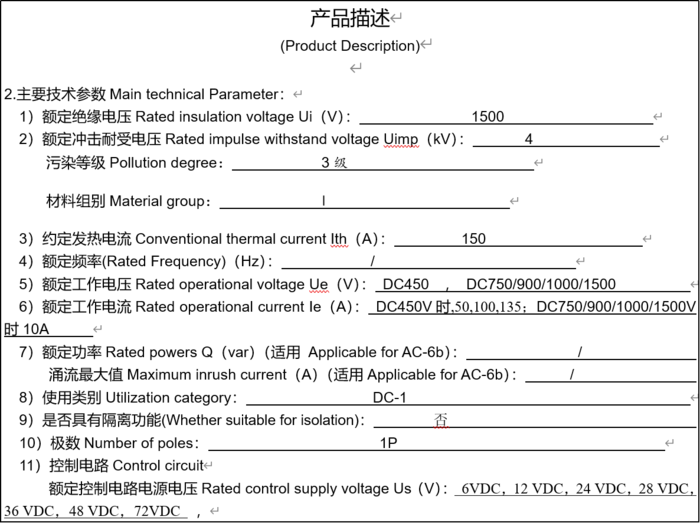

图片2：EVQ100 产品技术参数

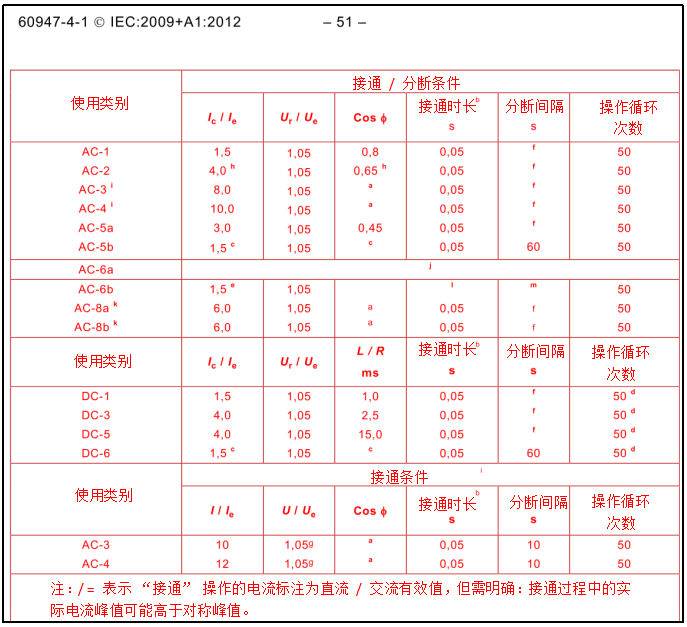

图片3：不同类型产品的接通分断条件 高压直流接触器实际应用中时间常数的行业约定 查询国际电工委员会（IEC）60947 标准可获取 DC-1 使用类别的负载类型，详见图 4《低压开关设备和控制设备使用类别示例》。该标准显示，DC-1 使用类别属于无电感或微电感负载，典型应用为电阻炉。 尽管如此，在DC-1 使用类别条件下，当时间常数 L/R=1 毫秒（ms）时，仍会对高压直流接触器的性能产生严重影响。

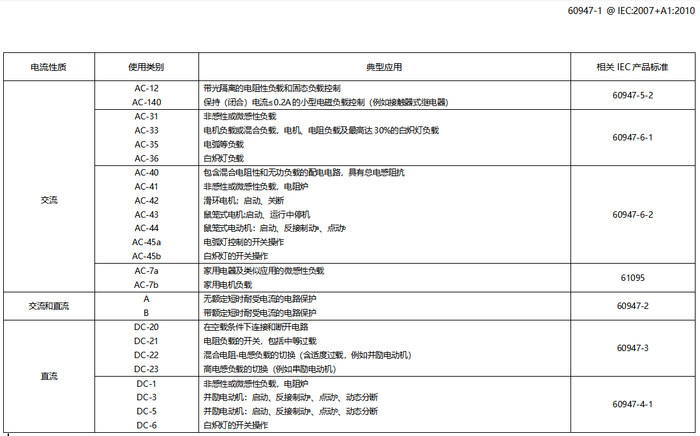

图片4：低压开关设备和控制设备使用类别示例 尽管如此，在DC-1 使用类别条件下，时间常数 L/R=1 毫秒（ms）仍会对高压直流接触器产品的电寿命产生严重影响。此时，产品的电寿命相较于纯电阻负载会显著下降，降幅可能达到约 10 倍。核心问题在于，高压直流接触器的大多数应用场景均涉及电阻性负载，这就产生了一个问题：认证测试中采用的时间常数与产品实际使用过程中遇到的时间常数存在明显差异。 为解决这一问题，行业应用中出现了一种有别于国际电工委员会（IEC）标准的 “行业惯例”—— 采用纯电阻负载进行测试校准。以 EVQ100 产品为例，其产品手册（图 5）显示，该产品的电寿命性能主要以电阻负载为校准基准。考虑到实验室测试设备的实际情况，大多数设备本身会固有一定电感，无法实现纯电阻特性，因此确定了 L/R≤0.1 毫秒（ms）这一参数标准。

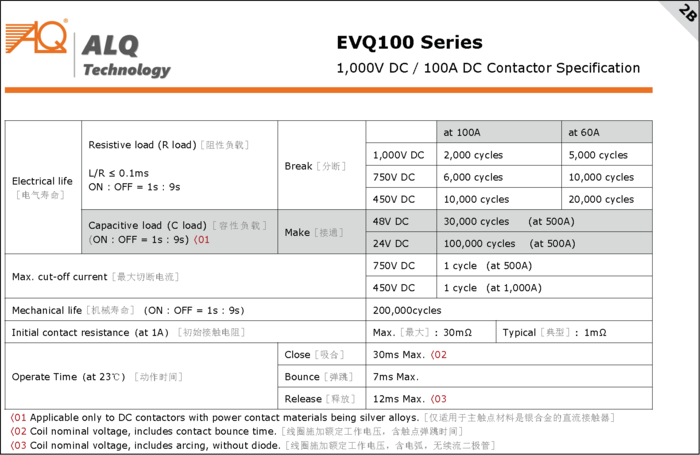

图5 EVQ100 产品手册 如何在高压直流接触器设计中实现更高时间常数的性能参数？ 随着高压直流（HVDC）接触器的应用日益广泛，部分工况会对时间常数提出更高要求，这就需要新产品在设计阶段采取相关技术措施，以提升这一性能。 基于对时间常数的研究，其对产品的影响主要体现在以下方面： 1. 对灭弧的影响：当接触器分断电路时，电感储存的能量会通过电弧释放。时间常数T 越大，电流衰减速度越慢，电弧能量越高且持续时间越长，从而增加灭弧难度。 2. 对产品触点的影响：在高时间常数（T）电路中频繁操作，容易加速触点磨损。 因此，针对高时间常数需求的产品，设计时可从以下方面进行强化： 1. 采用更强效的灭弧措施，如磁吹灭弧、真空灭弧室或气体灭弧技术； 2. 增大动、静触点的开距； 3. 扩大灭弧室空间； 4. 在主电路中与电路电感串联相关元件。 高压直流接触器的技术发展随应用行业及设备的发展而迭代演进。直流电气设备的负载类型不仅包括电阻性负载，还涵盖电感性、电容性及混合负载。针对相应的工业工况，需研发专用类型的高压直流接触器，以匹配直流设备，实现更长期、可靠的运行。
|
